MÁY ĐỊNH VỊ GPS RTK MERIDIAN M20

Meridian M20 GNSS RTK là giải pháp sáng tạo kết hợp công nghệ tiên tiến với Camera độ phân giải cao, tích hợp IMU và 4G được nâng cấp. Meridian M20 không cần hiệu chuẩn, tăng cường đáng kể hiệu quả hoạt động. Meridian M20 có thiết kế nhỏ gọn và nhẹ trở thành sự lựa chọn khả thi và di động cho nhân viên kỹ thuật trong việc giám sát, khảo sát.

THEO DÕI AR

Định vị trực quan giúp dễ dàng tìm kiếm điểm bằng cách phủ các tệp thiết kế lên các cảnh thực, nâng cao hiệu quả theo dõi. Camera HD hiệu suất cao đạt được độ chính xác cao với khả năng theo dõi tín hiệu chính xác. Công cụ theo dõi AR 360 độ chuyển đổi liền mạch giữa bộ điều khiển cầm tay và máy điều khiển, đảm bảo trải nghiệm theo dõi nhanh chóng và chính xác.
TRANG BỊ PIN DUNG LƯỢNG LỚN

Meridian M20 được trang bị pin Lithium – Ion 7000mAh giúp tăng thời gian làm việc dài hơn lên tới 26 giờ, cho phép người dùng làm việc cả ngày, đồng thời đảm bảo dữ liệu được lưu an toàn và bảo mật mà không có nguy cơ mất thông tin quan trọng do hết pin.

CÔNG NGHỆ BÙ NGHIÊNG VƯỢT TRỘI

Được trang bị công nghệ bù nghiêng IMU không cần hiệu chuẩn 120° trong thân máy nhỏ, Meridian M20 mang lại sự ổn định và độ chính xác cao mà không cần hiệu chuẩn thiết bị, mở rộng phạm vi ứng dụng của Meridian M20 đến những vị trí mà hệ thống RTK truyền thống không thể tiếp cận, mở ra những chân trời mới cho các ứng dụng sản phẩm.
RADIO TRONG PHÁT RẤT RA

Việc trang bị bộ đàm nội bộ giao thức MeridianLink mang lại phạm vi hoạt động 15km và tăng tính linh hoạt. Bằng cách loại bỏ nhu cầu sử dụng đài bên ngoài, Meridian M20 trở nên nhẹ hơn, ít phức tạp hơn và dễ mang theo hơn, giúp tăng hiệu quả và sự thuận tiện khi thực hiện công việc.

THEO DÕI ĐA VỆ TINH

Hỗ trợ BDS, GPS, GLONASS, Galileo, QZSS và SBAS. 1408 kênh của nó cung cấp khả năng theo dõi tín hiệu GNSS toàn diện.

GIAO DIỆN TIẾNG VIỆT

Máy định vị GPS RTK Meridian M6 có giao diện thân thiện với người dùng, dễ điều hướng, cho phép người dùng truy cập và sửa đổi cài đặt nhanh chóng.

Độ chính xác và độ chính xác cao hơn

Việc sử dụng Ăng-ten hiệu suất cao sẽ cải thiện khả năng theo dõi các vệ tinh ở góc độ cao thấp trong khi vẫn duy trì mức tăng cao cho các vệ tinh có độ cao cao hơn.

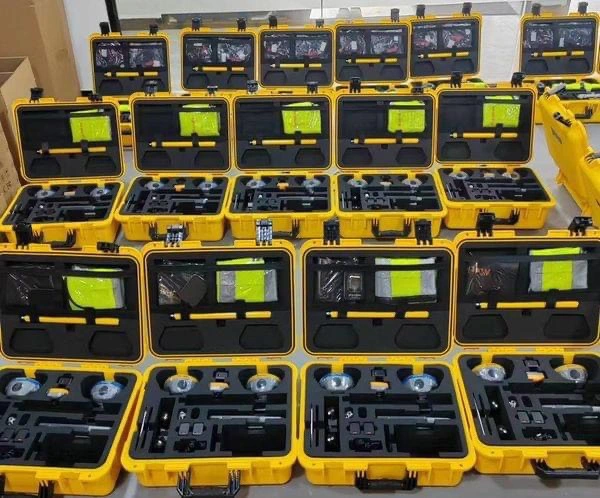

HÌNH ẢNH THỰC TẾ MÁY

THÔNG SỐ KỸ THUẬT

HỆ ĐIỀU HÀNH: Linux

SỐ KÊNH: 1408 kênh

GPS: L1C/A, L1*, L2P(Y), L2C, L5

BDS: B1I, B2I, B3I, B1C, B2a, B2b*

GLONASS: L1, L2, L3*

GALILEO: E1, E5a, E5b, E6*

QZSS: L1, L2, L5, L6*

IRNSS: L1, L2, L5

L-BAND: B2b PPP dành cho Asia Thái Bình Dương

Tốc độ cập nhật: 10Hz - 50Hz

ĐỘ CHÍNH XÁC

Độ chính xác đo RTK

Ngang: 8mm+1ppm RMS

Dọc: 15mm+1ppm RMS

Đo tĩnh chế độ chính xác

Ngang: 2,5mm+0.1ppm RMS

Dọc: 3,5mm+0.4ppm RMS

Đo tĩnh nhanh

Ngang: 2.5mm+0.5ppm RMS

Dọc: 5mm+0.5ppm RMS

Thời gian Fix

Bắt đầu khời động: < 45s

Thời gian Fixed lại: < 2s

Thu nhận tín hiệu lại: > 1s

Mã vi sai

Ngang: 0.25m

Dọc: 0.45m

SBAS

Ngang: 0.3m

Dọc: 0.6m

L-Band

Atlas H10: 4cm RMS

Atlas H30: 15cm RMS

Atlas H50: 30cm RMS

THÔNG SỐ KHÁC

Kết nối và dữ liệu

Internet: toàn cầu hỗ trợ GSM/GPRS/EDGE/LTE/UMTA/WCDMA

Bluetooth: Bluetooth: 4.2 / 2.1+EDR, 2.4GHz

Wifi: tần số 2.4GHz, Hỗ trợ 802.11 b/g/n

Sim: Micro SIM card

Cổng 5 Kết nối Radio ngoài và nguồn ngoài

Cổng 7 Tải dữ liệu và NMEA đầu ra

Cổng Type-C: Sạc và truyển dữ liệu

Web UI: Tải dữ liệu thô, quản lý chế độ làm việc, cập nhật phần mềm

Dữ liệu đầu ra: GGA/ZDA/GSA/GSV/GST/VTG/RMC/GLL/Binary

Dữ liệu hiệu chỉnh: CMR/CRM+/RTCM2/RTCM3/RTCM32

Bù nghiêng: IMU 120 độ

Thông số Radio trong

Tần số:  410-470 MHz | Kênh: 116 (16 khả năng mở rộng)

Độ giãn kênh: 12.5 KHz/25 KHz

Công suất phát: 2W(37±1dBm) 1W(30±1dBm)

Giao thức: TRIMTALK, TRIMMK3, SOUTH, TRANSEOT, SATEL, MeridianLink tùy chọn

Khoảng cách phát: 15km tùy điều kiện

Bộ nhớ trong: 64Gb

Thông số nguồn điện

Pin: Lithium-Ion 7,4V/7000mAh

Thời gian đo RTK: khoảng 26h

Thời gian đo tĩnh: khoảng 30h

Thời gian sạc đầy: 5h

Thông số vật lý

Kích thước: 119 x 119 x 76mm

Trọng lượng: 662g

Máy ảnh AR: 500 MegaPixel

Chống sốc, bụi,nước: IP67

Chống rung: tuyệt đối

Chống ẩm: 100%

Đèn báo: Vệ tinh, dữ liệu, Bluetooth, nguồn

Nút bấm: 01 nút nguồn trên máy

Nhiệt độ hoạt động: -30°C đến +70°C

Nhiệt độ bảo quản: -40°C đến +80°C

Định dạng dữ liệu

Định dạng dữ liệu: CMR, CMR+, RTCM2.X, RTCM3.X

Dữ liệu đầu ra: NMEA-0183, RINEX, TXT

Giữ liệu tĩnh: GNS, Rinex

Mang: VRS, FKP, MAC; hỗ trợ giao thức NTRIP

CMR & RTCM: CMR, RTCM 2.x, RTCM 3.0, RTCM 3.2

Đầu ra điều hướng ASCII: NMEA-0183

ĐẶC ĐIỂM NỔI TRỘI

Bộ nhớ trong lên đến 64GB

Khả năng chống bụi, nước tuyệt vời IP67

Khả năng chóng sốc tuyệt vời ở độ cao 2m

Pin dụng lượng lớn cho khả năng làm việc 30h giờ liên tục

QUYỀN LỢI KHÁCH HÀNG

* QUÝ KHÁCH NHẬN TRỌN BỘ MÁY BAO GỒM:

+ MÁY ROVER STATION

01 Máy chủ Meridian M20

01 Vali đựng máy Meridian M20

01 Sổ tay điện tử P8II

01 Sạc đôi theo máy

01 Thước đo chiều cao Hilock

01 Gá trên sào có gắn địa bàn

01 Cáp trút số liệu GPS-PC

01 Sào Cacbon 2,6m

01 Anten thu Radio, GSM

01 Cáp trút số liệu từ sổ tay sang PC

01 Phần mềm khảo sát M-Survey

Với đội ngũ kỹ sư nhiều năm kinh nghiệm trong lĩnh vực máy móc đo đạc chúng tôi có thể hỗ trợ quý khách bất cứ khó khăn nào trong việc sử dụng. Chuẩn đoán, sửa chữa, hiệu chuẩn, kiểm định nhanh chóng chuyên nghiệp.
