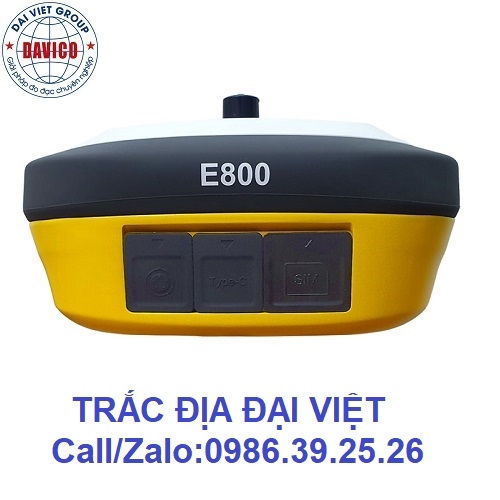

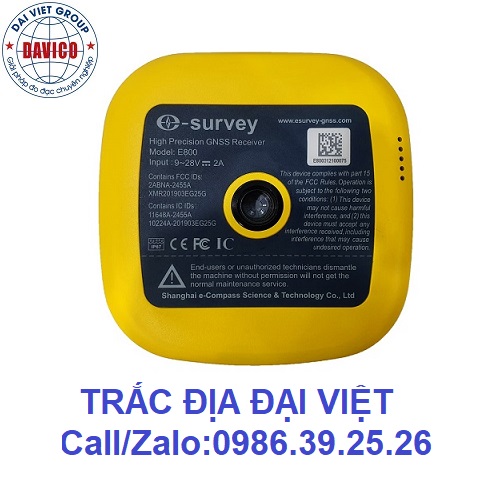

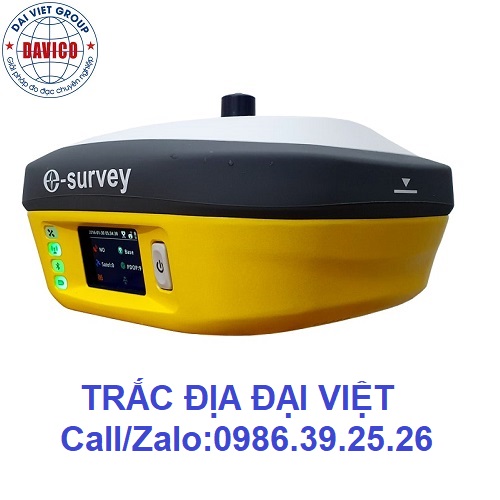

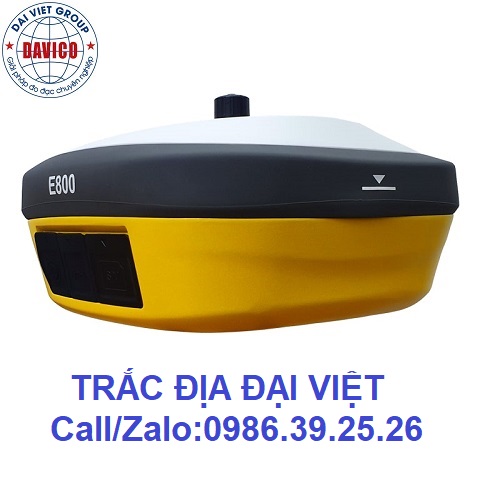

MÁY ĐỊNH VỊ GPS 2 TẦN SỐ E-SURVEY E800

Máy định vị GPS RTK 2 tần số E-Survey E800 là Model mới nhất của hàng E-Survey, có thể theo dõi toàn bộ tín hiệu vệ tinh hiện tại, bao gồm GPS / GLONASS / BEIDOU / GALILEO / QZSS. Máy RTK E-Survey E800 được tích hợp Pin lithium dung lượng cực lớn, cao tản nhiệt và khả năng chống nhiễu tốt mang lại độ chính xác cao, ổn định.

ƯU ĐIỂM NỔI TRỘI CỦA MÁY GPS E-SURVEY E800

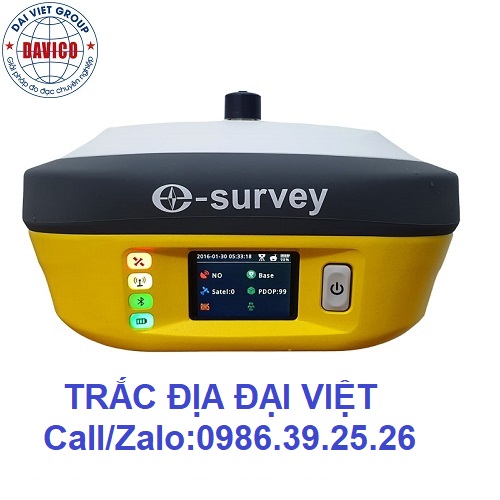

MÀN HÌNH HIỂN THỊ THÔNG SỐ TRÊN THÂN MÁY

Kích thước màn hình 1.45 inch, nhưng người dùng có thể sử dụng màn hình cảm ứng độ nét cao này để:

Nắm bắt tình trạng hoạt động hiện tại của thiết bị

Theo dõi được các thông số làm việc

Đo ngay trên thân máy

Cấu hình các chế độ đo, liên kết dữ liệu, định dạng dữ liệu, cài đặt ngôn ngữ…

RADIO TRONG CÔNG XUẤT LỚN

Radio trong của máy máy RTK E-Survey E800 có công suất lớn nhất so với các model máy khác cùng hãng, nên khi thiết lập đo Base sẽ không cần mang theo radio & ắc quy ngoài:

Công suất điều chinh 2W/5W

Tầm xa có thể đạt 10km

Tương thích với hầu hết giao thức

DUNG LƯỢNG PIN CỰC LỚN

Nhờ có pin Lithium-ion dung lượng lớn mà máy GPS E-Survey E800 có thể đo liên tục trong 15 giờ đồng hồ:

7.2V, 13.600mAh

Đo RTK liên tục trong 15 giờ

Sạc đầy trong 5 giờ

KHẢ NĂNG ĐỊNH VỊ

Được trang bị main lên đến 800 kênh, máy RTK E-Survey E800 có thể thu cùng lúc tín hiệu của 8 hệ vệ tinh: GPS, BDS, Galileo, Glonass, QZSS, IRNSS, SBAS, L-band tại nhiều dải tần khác nhau. Điều này mang lại khả năng định vị chính xác, tin cậy, ổn định.

Sai số đo tĩnh: H: 2mm + 0.1 ppm; V: 3mm + 0.4 ppm

Sai số đo RTK: H: 8mm + 1.0 ppm; V: 15mm + 1 ppm

Trên thực tế máy định vị RTK E-Survey E800 có thể đo đạc tốt ở khu vực hẻo lánh, hoặc dưới tán cây rậm rạp.

KHẢ NĂNG BÙ NGHIÊNG

Được trang bị cảm biến nghiêng IMU công nghệ MEMS, người dùng có thể đo đạc dễ dàng tại các điểm không thể dựng thẳng sào:

Thiết lập trong 1 lần bấm, duy trì tính năng trong khi di chuyển

Sử dụng ngay cả khi thực hiện tìm điểm

Bù nghiêng 30° hoặc 60° (Phí khác nhau)

Sai số dưới 3cm

Không bị ảnh hưởng bởi từ tính

TÍNH NĂNG aRTK

Cũng được phát triển bởi Atlas, nhưng aRTK lại được tích hợp sẵn và sử dụng miễn phí.

Khi mất tín hiệu từ trạm Cors hoặc trạm Base vì một lý do nào đó, người dùng có thể bật aRTK lên và tiếp tục đo đạc trong khoảng thời gian ngắn trong khi chờ kết nối lại.

Điều này giúp ích khá nhiều bởi đôi khi người dùng cần đến nó để tiết kiệm thời gian chết.

DỊCH VỤ ATLAS

Bởi theo thu được tín hiệu từ hệ vệ tinh L-band, nên E-Survey E800 có thể đăng ký sử dụng dịch vụ hiệu chỉnh tín hiệu toàn cầu Atlas. Dịch vụ này giúp máy định vị chính xác tới hàng centimet mà không cần kết nối trạm Base hoặc trạm Cors.

Atlas basic: 50cm 95% (10cm RMS)

Atlas H30: 30cm 95% (15cm RMS)

Atlas H10: 8cm 95% (4cm RMS)

KẾT NỐI

Kết nối Bluetooth: Người dùng sử dụng bluetooth để kết nối thiết bị với sổ tay nhằm thao tác mọi tính năng của máy hơn thông qua phần mềm SurPad.

Kết nối 3G, 4G: Lắp sim NANO hòa mạng 3G, 4G, người dùng có thể kết nối máy với trạm Cors hoặc trạm Base để tiến hành đo đạc.

Kết nối Wifi: Người dùng có thể sử dụng wifi để kết nối thiết bị với PC, Smartphone hay máy tính bảng để mở trình duyệt UI. Thông qua Web UI, người dùng dễ dàng kiểm tra tình trạng thiết bị, cấu hình máy, tải dữ liệu thô hoặc cập nhật firmware.

Kết nối Radio: Sử dụng máy E-Survey E800 để thu/phát radio công suất cao: Loại: TX & RX (Cả thu & phát), công suất: 2/5W tùy chỉnh, tần số: 410 ~ 470 MHz, giãn kênh: 12.5 KHz / 25 KHz, có thể phát xa đến 10km.

ĐÈN CẢNH BÁO:

ĐÈN BÁO VỆ TINH

Tắt: không có vệ tinh nhận

Màu xanh lá cây: dung dịch cố định

Đỏ nhấp nháy: nhận vệ tinh mà không có trạng thái giải pháp

Màu xanh lá cây nhấp nháy: có giải pháp nhưng không cố định

Nhấp nháy xanh đỏ xen kẽ: mainboard bất thường

ĐÈN BÁO LIÊN KẾT DỮ LIỆU

Màu xanh lá cây: liên kết dữ liệu đã sẵn sàng để bắt đầu

Màu xanh lục nhấp nháy: datalink đang truyền dữ liệu bình thường

Màu xanh lam nhấp nháy: ánh sáng nhấp nháy theo khoảng thời gian với việc ghi dữ liệu thô được kích hoạt

ĐÈN BÁO BLUETOOTH

Trạng thái Bluetooth

Tắt: Bluetooth không được kết nối

Xanh lam: Đã kết nối Bluetooth

ĐÈN BÁO TÌNH TRẠNG PIN

Màu xanh lá cây: mức pin 30% – 100%

Màu xanh lá cây nhấp nháy: mức pin 10% – 30% (loa sẽ phát ra tiếng bíp)

Đỏ nhấp nháy: mức pin dưới 10%

THÔNG SỐ KỸ THUẬT

SỐ KÊNH: 1408 kênh
GPS: L1CA//L1C/L1P/L2P//L2C/L5
BDS:B1I/B2I/B3I/B2C/B2a/B2b/ACEBOC
GLONASS:G1/G2/G3,P1/P2
GALILEO: E1//E5a/E5b/E6/ALTBOC
QZSS:L1CA/L1C/L2C/L5/LEX
IRNSS:L5
SBAS1:L1/L5
L-BAND:Atlas H10/H30/Basic
Tốc độ cập nhật:10Hz - 50Hz
ĐỘ CHÍNH XÁC
Độ chính xác đo RTK
Ngang: 8mm+1ppm RMS
Dọc: 15mm+1ppm RMS
Đo tĩnh chế độ chính xác
Ngang: 2mm+0.1ppm RMS
Dọc: 3mm+0.4ppm RMS
Đo tĩnh nhanh:
Ngang: 2.5mm+0.1ppm RMS
Dọc: 3.5mm+0.4ppm RMS
Thời gian Fix:
Bắt đầu khời động: < 30s
Thời gian Fixed lại: < 5s
Thu nhận tín hiệu lại: > 1s
Mã vi sai
Ngang: 0.25m
Dọc: 0.45m
SBAS
Ngang: 0.3m
Dọc: 0.6m
L-Band
Atlas H10: 4cm RMS
Atlas H30: 15cm RMS
Atlas Basic: 30cm RMS
THÔNG SỐ KHÁC
Kết nối và dữ liệu:
Internet: 4G hỗ trợ GSM/WCDMA/LTE
Bluetooth: BT5.0, BLE
Wifi: 802.11 b/g/n
Sim: Micro SIM card
Cổng 5 Pin: Kết nối Radio ngoài và dữ liệu NMEA
Cổng Type-C: Sạc và truyển dữ liệu
Web UI: Tải dữ liệu thô, quản lý chế độ làm việc, cập nhật phần mềm
Dữ liệu đầu ra: GGA/ZDA/GSA/GSV/GST/VTG/RMC/GLL/Binary
Dữ liệu hiệu chỉnh: CMR/CRM+/RTCM2/RTCM3/RTCM32
Bù nghiêng: IMU tùy chọn 30-60 độ
Thông số Radio trong
TLoại: RX&TX thu và phát
Tần số: 410 - 470 MHz
Độ giãn kênh: 12.5 KHz/25 KHz
Công suất phát: 2W - 5W
Khoảng cách phát: 10km tùy điều kiện
Giao thức: Satel, PCC, TrimTalk, TrimMarkIII, South, HiTaget
Bộ nhớ trong:32Gb
Thông số nguồn điện:
Pin trong: Lithium-Ion 7,2V, 13600mAh
DC: 9-28V có chống sôc
Thời gian đo RTK: khoảng 15h
Thời gian sạc đầy: 5h
Thông số vật lý:
Kích thước: 154 x 76mm
Trọng lượng: 1,5kg
Chống sốc, bụi,nước: IP67
Chống rung: tuyệt đối
Chống ẩm: 100%
Đèn báo: Vệ tinh, dữ liệu, Bluetooth, nguồn
Nút bấm: 01 nút nguồn trên máy
Nhiệt độ hoạt động: -40°C đến +65°C
Nhiệt độ bảo quản: -45°C đến +80°C
ĐẶC ĐIỂM NỔI TRỘI
Bộ nhớ trong lên đến 32GB
Khả năng chống bụi, nước tuyệt vời IP67
Khả năng chóng sốc tuyệt vời ở độ cao 2m
Pin dụng lượng lớn cho khả năng làm việc 15 giờ liên tục

QUYỀN LỢI KHÁCH HÀNG

* QUÝ KHÁCH NHẬN TRỌN BỘ MÁY BAO GỒM:

+ MÁY ROVER STATION

01 Máy chủ E-Survey 800

01 Vali đựng máy E-Survey 800

01 Sổ tay điện tử P8II

01 Sạc đôi theo máy

01 Thước đo chiều cao Hilock

01 Gá trên sào có gắn địa bàn

01 Cáp trút số liệu GPS-PC

01 Sào Cacbon 2,6m

01 Anten thu Radio, GSM

01 Cáp trút số liệu từ sổ tay sang PC

01 Phần mềm khảo sát SurPad 4.2

Với đội ngũ kỹ sư nhiều năm kinh nghiệm trong lĩnh vực máy móc đo đạc chúng tôi có thể hỗ trợ quý khách bất cứ khó khăn nào trong việc sử dụng. Chuẩn đoán, sửa chữa, hiệu chuẩn, kiểm định nhanh chóng chuyên nghiệp.

Trân trọng cảm ơn Quý khách đã ghé thăm sản phẩm và dịch vụ mà chúng tôi cung cấp. Trắc địa Đại Việt rất hân hạnh được hợp tác cùng Quý khách

CALL/ZALO: 0385.010.889
